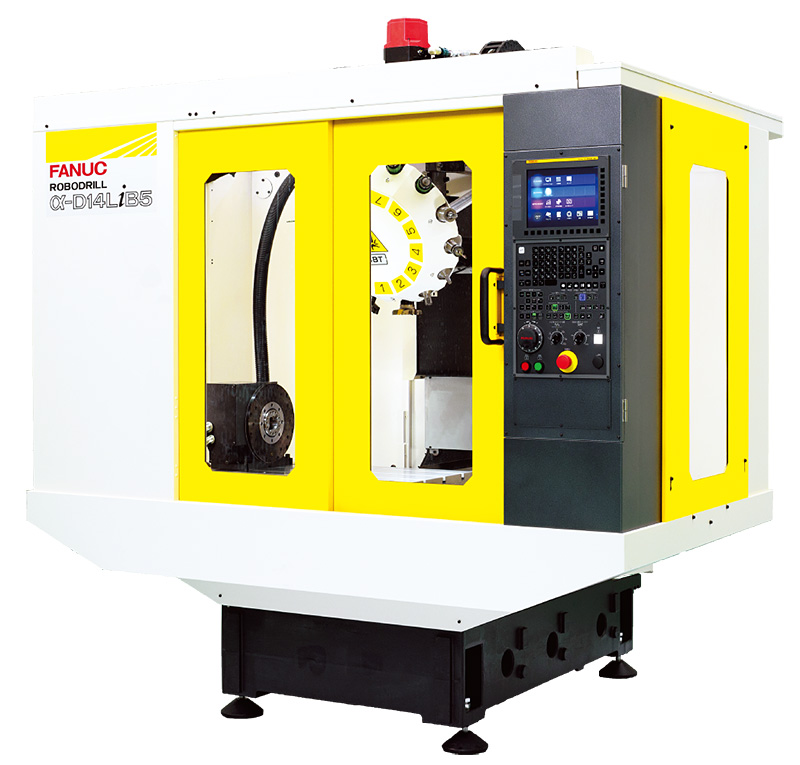

Máy phay khoan Fanuc Robodrill đời α-DiB (Bản tiêu chuẩn) là dòng máy tốc độ cao, độ chính xác cao và hiệu quả cao. Kết cấu máy gọn với chuẩn chuôi dao côn số 30.
Tài liệu giới thiệu
Máy phay khoan FANUC Robodrill đời α-DiB5 (Tiếng Anh)-
Tài liệu giới thiệu
Máy phay khoan FANUC Robodrill đời α-DiB5 (Tiếng Anh)
α-D21SiB5
α-D14SiB5
α-D21SiB
α-D14SiB
α-D21MiB5
α-D14MiB5
α-D21MiB
α-D14MiB
α-D21LiB5
α-D14LiB5
α-D21LiB
α-D14LiB
| Hành trình di chuyển [mm] | Khối điều khiển | ||||
|---|---|---|---|---|---|
| Trục X | 300 | 500 | 700 | ||
| Trục Y | 300+100 | 400 | |||
| Trục Z | 330 | ||||
| Dung lượng ổ dao | 21 dao | α-D21SiB5 | α-D21MiB5 | α-D21LiB5 | Thế hệ 31i-B5 |
| 14 dao | α-D14SiB5 | α-D14MiB5 | α-D14LiB5 | ||
| 21 dao | α-D21SiB | α-D21MiB | α-D21LiB | Thế hệ 31i-B | |
| 14 dao | α-D14SiB | α-D14MiB | α-D14LiB | ||
Trục chính đa dạng
| Loại trục chính | Tốc độ trục chính tối đa | Ứng dụng |
|---|---|---|
| Trục chính tiêu chuẩn | 10000 vòng/phút | Phù hợp đa dạng ứng dụng |
| Trục chính moment cao | Phù hợp cho gia công tải nặng với sản phẩm từ sắt | |
| Trục chính gia tốc cao | Phù hợp gia công tốc độ cao, hiệu quả cao các sản phẩm nhôm | |
| Trục chính tốc độ cao | 24000 vòng/phút | Phù hợp gia công các sản phẩm yêu cầu độ bóng cao |
Bàn gá xoay tốc độ cao, độ chính xác cao
FANUC ROBODRILL DDR / DDR-T
Kết cấu truyền động trực tiếp không có độ rơ truyền động, cho phép gia công tốc độ cao và độ chính xác cao.
DDR
DDR-T
Thông số kỹ thuật DDR
| Moment tối đa | 260 N･m |
|---|---|
| Tốc độ tối đa | 200 vòng/phút |
| Độ chính xác định vị | ±0.0028 độ. (±10 giây.) |
| Tải phôi tối đa | 100kg |
